Karet HTPB standar mudah terdegradasi pada suhu tinggi dan tidak memiliki daya rekat yang kuat. Ahli kimia memecahkan masalah ini dengan Menjelajahi Berbagai Bentuk Turunan HTPB (Polibutadiena Berakhir Hidroksil) . Hidrogenasi tulang punggung menghilangkan ikatan rangkap untuk meningkatkan ketahanan dan kejernihan termal. Sementara itu, epoksidasi menambahkan cincin oksiran reaktif, meningkatkan adhesi permukaan dan ko-reaktivitas. Industri mengandalkan Berbagai Bentuk Turunan HTPB (Polibutadiena Berakhir Hidroksil) untuk lingkungan yang menuntut.
· HTPB terhidrogenasi menciptakan ikatan tunggal yang stabil. Modifikasi ini menghalangi kerusakan akibat sinar matahari dan menjaga peralatan elektronik luar ruangan tetap bersih.
· HTPB terepoksidasi menambahkan cincin oksigen reaktif. Cincin ini meningkatkan kekuatan lem pada permukaan kaca, aluminium, dan baja.
· Formulator menambahkan HTPB terepoksidasi ke resin rapuh. Partikel karet fleksibel menyerap guncangan dan mencegah retaknya material.
· Shanghai Lebih Lanjut New Material Technology Co, Ltd memasok berbagai macam produk HTPB . Kami dapat menyesuaikan HTPB sesuai dengan skenario aplikasi pelanggan dan persyaratan spesifikasi, termasuk HTPB mono - fungsional, terhidrogenasi, dan epoksidasi.
Insinyur kimia sering memodifikasi tulang punggung polibutadiena cair untuk menciptakan material khusus berperforma tinggi. Mereka mensintesis Berbagai Bentuk Turunan HTPB (Polibutadiena Berakhir Hidroksil) untuk mengatasi sensitivitas panas standar dan kelemahan kimia. Modifikasi kimia yang ditargetkan ini mengubah struktur polimer mendasar untuk tuntutan lingkungan industri.
Hidrogenasi menambahkan gas hidrogen secara langsung melintasi ikatan rangkap karbon-karbon tak jenuh dalam rantai polimer. Katalis logam mulia mempercepat reaksi kimia ini di bawah pengaturan suhu dan tekanan yang terkendali. Proses kimiawi mengubah ikatan rangkap yang rentan menjadi ikatan tunggal yang stabil sepenuhnya.
Menghilangkan ikatan rangkap ini mencegah oksidasi termal yang parah dan degradasi sinar matahari seiring waktu. Tulang punggung yang sepenuhnya jenuh mempertahankan stabilitas kimia yang luar biasa selama paparan lingkungan yang keras. Selain itu, karet cair mempertahankan fleksibilitas tinggi pada suhu operasional yang sangat rendah.
Epoksidasi memasukkan atom oksigen aktif ke dalam tulang punggung polibutadiena untuk membentuk cincin oksiran reaktif. Pengolah kimia mencampurkan perasam organik dengan karet cair untuk memicu konversi yang tepat ini. Reaksi ini menargetkan ikatan rangkap tertentu sambil mempertahankan gugus hidroksil terminal utama.
Cincin oksiran tambahan ini meningkatkan energi permukaan dan reaktivitas struktur secara signifikan. Kelompok kimia baru ini memungkinkan reaksi pengawetan sekunder dengan resin epoksi konvensional. Oleh karena itu, pembuat resin memilih Berbagai Bentuk Turunan HTPB (Polibutadiena Berakhir Hidroksil) untuk meningkatkan daya rekat pada substrat sulit seperti kaca, baja, dan aluminium.

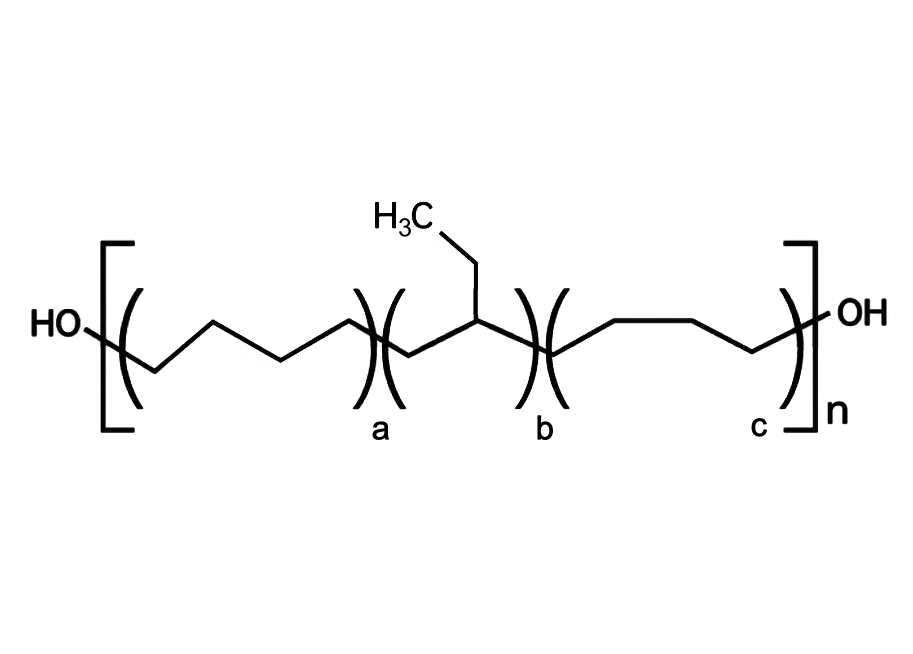

Polibutadiena terhidrogenasi hidroksil (H-HTPB) memberikan sifat kimia unik yang tidak dapat ditandingi oleh polibutadiena standar. Menghilangkan ikatan rangkap tulang punggung mengubah perilaku fisik polimer sepenuhnya. Akibatnya, material tersebut unggul dalam lingkungan pengoperasian yang ekstrem.
Polimer tak jenuh terdegradasi dengan cepat ketika sinar matahari dan oksigen menyerang ikatan rangkap yang rentan. Hidrogenasi mengubah ikatan rangkap ini menjadi ikatan tunggal yang stabil. Tulang punggung hidrokarbon jenuh ini melindungi polimer terhadap foto-oksidasi dan kerusakan termal.
Ikatan tunggal yang stabil mencegah pemotongan tulang punggung dan ikatan silang selama paparan sinar ultraviolet dalam waktu lama.
Molekul air juga gagal memutus rantai polimer hidrofobik. Pelapis dan sealant industri yang menggunakan H-HTPB menjaga integritas struktural dalam kondisi kelembaban tinggi. Bahan ini tahan terhadap penyerapan kelembapan, lingkungan asam, dan paparan basa selama masa pakai operasional yang lama.
Karet cair standar menjadi gelap dan menguning di bawah panas dan sinar matahari. Tulang punggung H-HTPB yang sepenuhnya jenuh menghilangkan kromofor yang menyerap cahaya. Struktur jernih ini memungkinkan transmisi penuh cahaya tampak tanpa distorsi warna.
Karet juga mempertahankan fleksibilitas fisik yang tinggi dalam pengaturan kriogenik. Polimer ini memiliki suhu transisi kaca yang sangat rendah, seringkali turun di bawah -60 derajat Celcius. Tulang punggung non-kristalin mencegah pengerasan dan penggetasan di lingkungan yang sangat beku.
Produsen layar sangat bergantung pada H-HTPB untuk memproduksi perekat cair optik bening (LOCA). Formulator menggabungkan resin polibutadiena terhidrogenasi langsung ke dalam campuran perekat sebagai bahan plastisisasi yang efisien. Resin ini mengurangi tekanan internal selama proses pengawetan sambil mempertahankan transparansi yang tinggi.
Panggung | Peran / Reaksi Kimia | Tujuan dalam Tampilan Elektronik |
Prekursor Menengah | Direaksikan dengan diisosianat alifatik/aromatik dan ditutup dengan akrilat yang difungsikan hidroksil (met) (misalnya, HEMA) | Mempersiapkan turunan uretana (met)akrilat untuk formulasi |
Bahan Oligomer Esensial | Membentuk oligomer uretan (met)akrilat multifungsi | Berfungsi sebagai komponen inti yang dapat disembuhkan dengan sinar UV dalam LOCA yang sesuai dengan indeks |
Peningkatan Kinerja | Memberikan ~1,5 indeks bias dan ketahanan oksidasi yang tinggi | Memastikan kejernihan optik dan ikatan struktural antara panel layar dan kaca |
Ahli kimia memodifikasi gugus hidroksil terminal pada H-HTPB untuk membentuk oligomer yang dapat disembuhkan dengan cahaya. Polimer yang difungsikan ini cocok dengan indeks bias penutup kaca dan panel sentuh. Perangkat optoelektronik mendapat manfaat dari ketahanan benturan yang kuat, kejernihan visual yang tidak menguning, dan pertahanan kelembapan permanen.

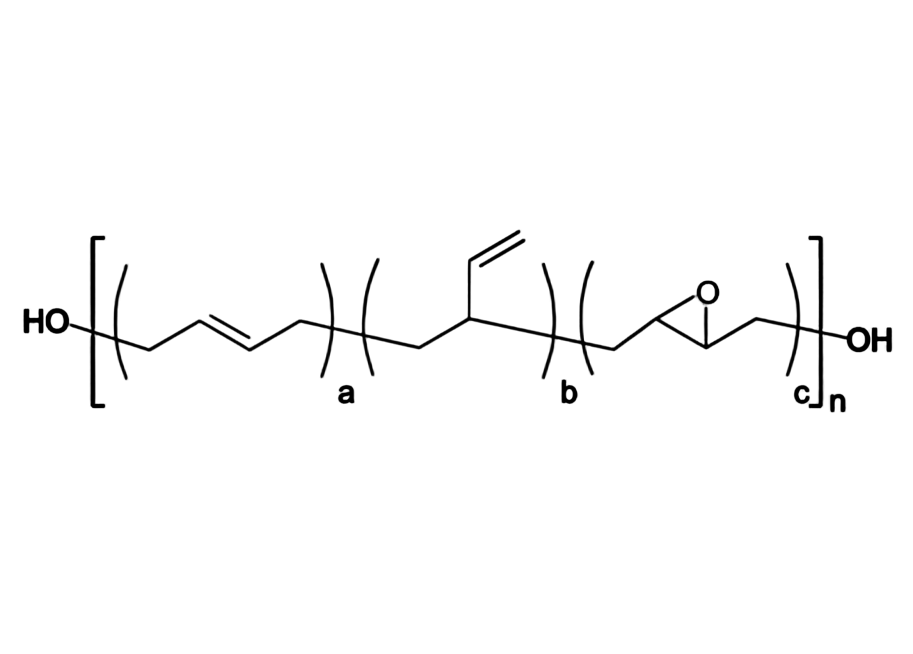

Polibutadiena terminasi hidroksil terepoksidasi (EHTPB) menawarkan keuntungan fungsional yang luar biasa untuk formulasi polimer tingkat lanjut . Modifikasi kimia menambahkan cincin oksiran reaktif di sepanjang tulang punggung karet cair. Konversi ini mengubah sifat fisik, reaktivitas kimia, dan kinerja mekanik secara dramatis.
Ahli kimia mengontrol kandungan oksigen oksiran selama sintesis untuk menyesuaikan karakteristik material secara tepat. Tingkat epoksi yang lebih tinggi meningkatkan daya tarik molekul melintasi rantai polimer cair. Akibatnya, perilaku pemrosesan dan sifat mekanik yang disembuhkan berubah berdasarkan tingkat konversi.
Properti / Sistem | Dampak Peningkatan Konversi Epoksidasi |
Viskositas & Pemrosesan | Viskositas meningkat secara signifikan dengan konversi yang lebih tinggi, memerangkap udara dan menghalangi pelepasan gelembung (terutama jika konversi di atas 10%). |
Mekanik PU Rapi | - Kekuatan Tarik : Meningkat secara dramatis (sebesar ~240% pada konversi 10%) karena kepadatan ikatan silang yang lebih tinggi. - Perpanjangan : Turun hingga ~50% pada konversi 5% dan mempertahankan ~70% dari nilai tersebut pada 10% karena obligasi fleksibel 1,4-cis diubah menjadi cincin epoksi kaku. |
Mekanik PU Berisi (PU-F). | - Kekuatan Tarik : Tetap stabil hingga konversi 20%, kemudian melonjak hampir 200% pada konversi 30%. - Pemanjangan : Mempertahankan regangan yang relatif tinggi (~80%) hingga 10%, namun menurun tajam hingga ~20% pada konversi 20–30% karena ikatan silang berlebih dan penggetasan jaringan. |
Kandungan oksiran yang lebih tinggi menyebabkan lokasi reaksi sekunder untuk bahan pengawet amina atau asam anhidrida. Gugus oksiran ini bereaksi bersama gugus fungsi hidroksil terminal . Formulator menciptakan jaringan tiga dimensi yang padat dengan stabilitas struktural yang luar biasa.
Tulang punggung non-polar polibutadiena yang tidak dimodifikasi kesulitan untuk berikatan dengan permukaan polar. Epoksidasi memecahkan mekanisme kegagalan perekat inti melalui perubahan struktur kimia.
· Mekanisme Peningkatan : Epoksidasi mengubah ikatan rangkap tak jenuh menjadi cincin oksiran polar pada tulang punggung polimer. Modifikasi selektif ini meningkatkan polaritas polimer secara keseluruhan, memungkinkan interaksi polar yang lebih kuat dengan permukaan yang sangat polar.
· Peningkatan Adhesi Antar Muka : Fungsi polar tambahan meningkatkan kompatibilitas matriks dengan aditif polar dan meningkatkan adhesi antar muka.
· Peningkatan Kekuatan Geser Kuantitatif : Dalam uji geser putaran pada substrat polar seperti epoksi, formulasi HTPB-poliuretan yang diepoksidasi 30% mencapai kekuatan geser hampir tiga kali lipat dibandingkan dengan HTPB-PU yang tidak dimodifikasi .
Gugus oksiran polar menciptakan ikatan hidrogen dengan gugus hidroksil permukaan pada oksida logam dan kaca. Rantai polimer menahan kekuatan pengelupasan fisik di bawah tekanan tinggi. Insinyur kimia memanfaatkan ikatan antar muka yang kuat ini untuk menghilangkan langkah-langkah pelapisan permukaan selama aplikasi perekat.
Resin epoksi standar memberikan kekakuan yang tinggi tetapi mengalami kerapuhan yang parah. Memasukkan EHTPB ke dalam matriks epoksi kaku menciptakan domain karet yang dipisahkan fase mikro. Domain mikro ini menyerap energi kinetik selama benturan mekanis yang tiba-tiba. Partikel karet fleksibel menghentikan perambatan retakan melintasi matriks yang mengeras secara efektif.
Karet cair polibutadiena terepoksidasi memperkuat resin termoset kaku tanpa menurunkan ketahanan panas atau kinerja isolasi listrik.
Sistem enkapsulasi listrik memerlukan tegangan internal yang rendah selama siklus termal. Produsen elektronik menggunakan senyawa pot yang dimodifikasi EHTPB untuk melindungi microchip yang sensitif. Fase kenyal mengurangi gaya penyusutan selama proses pengawetan, mencegah retaknya komponen internal pada suhu operasional yang ekstrem.
Insinyur kimia mengevaluasi kondisi pengoperasian tertentu sebelum memilih modifikasi tulang punggung karet cair. Polibutadiena standar memberikan fleksibilitas , namun aplikasi khusus memerlukan peningkatan kinerja kimia.
Tabel di bawah menyoroti perbedaan kinerja pada tiga jenis inti karet cair polibutadiena.
Properti Kinerja | HTTPB standar | HTPB terhidrogenasi (H-HTPB) | HTPB terepoksidasi (EHTPB) |
Stabilitas UV dan Termal | Miskin | Luar biasa | Sedang |
Adhesi Substrat Kutub | Rendah | Rendah | Luar biasa |
Kejelasan Optik | Kuning seiring waktu | Jelas secara permanen | Standar |
Ko-reaktivitas Matriks Epoksi | Tidak ada | Tidak ada | Tinggi |
Suhu Transisi Kaca | Sangat Rendah ( -70°C ) | Rendah ( -60°C ) | Sedang ( -40°C hingga -15°C ) |
Pemilihan polimer polibutadiena yang tepat bergantung langsung pada persyaratan aplikasi akhir. Pengembang produk mempelajari paparan lingkungan dan kebutuhan ikatan mekanis untuk mengambil keputusan. Formulator menganalisis Berbagai Bentuk Turunan HTPB (Polibutadiena yang diakhiri hidroksil) untuk mengatasi kegagalan kinerja spesifik dalam sistem termoset standar.
· Pilih HTPB Terhidrogenasi (H-HTPB) saat mendesain perangkat elektronik luar ruang, perekat cair optikal, atau pelapis kriogenik. Tulang punggung jenuhnya tahan terhadap kekuningan, paparan sinar matahari, dan penurunan kelembapan dalam jangka waktu lama.
· Pilih Epoxidized HTPB (EHTPB) saat membuat perekat struktural, senyawa pot enkapsulasi elektronik, atau komposit epoksi yang diperkuat. Cincin oksiran reaktif meningkatkan polaritas polimer dan membentuk ikatan kimia yang kuat dengan logam dan kaca.
Menyesuaikan bahan kimia tulang punggung dengan tuntutan operasional memastikan masa pakai produk maksimum dan keandalan mekanis.
Turunan polibutadiena yang dimodifikasi mengubah karet cair dasar menjadi bahan rekayasa yang kuat. H-HTPB terhidrogenasi memberikan penglihatan jernih, daya tahan UV, dan kinerja fleksibel di lingkungan luar ruangan yang dingin. Sementara itu, EHTPB yang diepoksidasi menambahkan ketangguhan yang penting, daya rekat polar, dan kekuatan ikatan silang yang dalam untuk ikatan logam dan kaca.
Formulator kimia mengandalkan Berbagai Bentuk Turunan HTPB (Polibutadiena Berakhir Hidroksil) untuk memecahkan masalah material yang sulit dalam elektronik modern.
HTPB terhidrogenasi menghilangkan ikatan rangkap untuk memaksimalkan stabilitas UV dan kejernihan optik. HTPB terepoksidasi menambahkan cincin oksiran untuk meningkatkan adhesi permukaan dan reaktivitas dengan resin epoksi.
Hidrogenasi mengubah ikatan rangkap karbon-karbon reaktif menjadi ikatan tunggal jenuh. Modifikasi kimia ini memblokir foto-oksidasi, mencegah kerusakan termal, dan menghentikan kekuningan jangka panjang di bawah sinar matahari yang terik.
HTPB terepoksidasi memperkenalkan domain karet fleksibel untuk matriks epoksi yang rapuh. Partikel karet ini menyerap energi benturan, menghentikan penyebaran retakan, dan secara dramatis meningkatkan daya rekat substrat.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
30. Jun, 2026
