Pemilihan Karet Cair Reaktif untuk Beban Perekat Dinamis

Mengapa Beban Perekat Dinamis Memerlukan Strategi Seleksi yang Berbeda

Perekat yang berkinerja baik di bawah pembebanan statis dapat berperilaku sangat berbeda ketika sambungan terikat terkena geser, pengelupasan, getaran, benturan, atau siklus termal-mekanis yang berulang. Dalam kondisi seperti ini, perekat tidak sekedar membawa beban. Ia berulang kali menyimpan dan melepaskan energi regangan, mendistribusikan kembali tegangan, dan menahan permulaan dan pertumbuhan retakan.

Hal ini membuat pemilihan karet cair reaktif lebih dari sekadar pertanyaan tentang pengubah mana yang memberikan kekuatan pemanjangan atau benturan tertinggi. Bahan yang berguna adalah bahan yang dapat mengembangkan morfologi karet yang sesuai, berinteraksi secara efektif dengan matriks perekat, menghilangkan energi mekanik, dan tetap kompatibel dengan kondisi pemrosesan dan pengawetan yang diperlukan. Tinjauan terhadap bahan karet cair reaktif yang tersedia dapat membantu menentukan kelompok bahan yang relevan sebelum beralih ke penyaringan khusus formulasi.

Oleh karena itu, proses pemilihan harus dimulai dengan kondisi layanan, bukan nama produk. Pertanyaan kuncinya adalah: jenis kimia karet, fungsionalitas, berat molekul, dan pembebanan apa yang dapat memberikan respons yang diperlukan terhadap beban dinamis aktual tanpa mengorbankan sistem perekat lainnya?

Apa yang Membuat Karet Cair Reaktif Berguna Dalam Pembebanan Siklik

Kegagalan perekat dinamis sering kali berkembang secara progresif. Cacat kecil, rongga, antarmuka, dan area dengan konsentrasi tegangan lokal dapat menjadi lokasi inisiasi keretakan. Setelah retakan terbentuk, pembebanan berulang dapat mendorongnya menembus lapisan perekat atau sepanjang antarmuka perekat-substrat.

Karet cair reaktif dapat mengubah proses ini dengan memasukkan fase karet terdispersi ke dalam jaringan polimer yang diawetkan. Tergantung pada kimia dan morfologi, fase karet dapat menyebabkan deformasi lokal dan disipasi energi di sekitar retakan yang berkembang. Lendutan retak, kavitasi karet, deformasi geser matriks, dan mekanisme pengerasan lainnya dapat berkontribusi terhadap peningkatan ketahanan terhadap pertumbuhan retak.

Inilah sebabnya mengapa ketahanan lelah perekat tidak dapat diprediksi secara andal hanya dari kekuatan tariknya saja. Formulasi dengan kekuatan statis yang tinggi mungkin masih mengalami pertumbuhan retak lelah yang cepat, sedangkan formulasi yang lebih sesuai mungkin dapat bertahan terhadap pembebanan berulang lebih lama karena formulasi tersebut menghilangkan energi mekanik dengan lebih efektif.

Disipasi Energi Lebih Penting Daripada Kekuatan Maksimum

Pada pembebanan siklik, tegangan menjadi terkonsentrasi di sekitar cacat dan ujung retak. Jika material di sekitarnya tidak dapat menampung regangan lokal, retakan dapat meluas pada setiap siklus pembebanan.

Perekat yang dimodifikasi karet dapat menyerap sebagian energi ini melalui deformasi fase karet dan matriks di sekitarnya. Namun tujuannya bukan sekadar melunakkan perekat. Pelunakan yang berlebihan dapat menurunkan modulus, kekuatan kohesif, ketahanan mulur, dan stabilitas dimensi.

Jendela formulasi yang berguna adalah ketika fase karet memberikan disipasi energi yang cukup sementara matriks kontinu mempertahankan sifat mekanik yang dibutuhkan oleh sambungan.

Oleh karena itu, perambatan retak dan perilaku patah seringkali merupakan kriteria pemilihan yang lebih berguna dibandingkan perpanjangan putus ketika perekat akan beroperasi di bawah beban mekanis yang berulang.

Mengapa Karet Cair Reaktif Berbeda dengan Pemlastis Nonreaktif

Pemlastis nonreaktif dapat meningkatkan fleksibilitas dengan mengurangi interaksi antarmolekul atau menurunkan perilaku transisi kaca yang efektif pada sistem polimer, namun tidak serta merta terintegrasi secara kimia ke dalam jaringan yang diawetkan. Tergantung pada formulasinya, hal ini dapat mempengaruhi stabilitas jangka panjang, kekuatan kohesif, ketahanan migrasi, dan ketahanan lingkungan.

Karet cair reaktif berbeda karena gugus fungsi terminalnya dapat berpartisipasi dalam proses pengawetan perekat secara kimia. Oleh karena itu, karet menjadi bagian dari jaringan akhir sampai batas tertentu dan tidak hanya bertindak sebagai fase lunak yang tercampur secara fisik.

Hal ini menjadikan fungsionalitas terminal sebagai parameter pemilihan yang penting. Kompatibilitas gugus fungsi dengan resin dan sistem pengawetan menentukan bagaimana karet berpartisipasi dalam pembentukan jaringan dan bagaimana morfologi akhir berkembang.

Cocokkan Kimia Karet dengan Kimia Perekat

Langkah penyaringan pertama dalam pemilihan karet cair reaktif adalah kompatibilitas kimianya. Pengubah yang berkinerja baik dalam satu kelompok perekat tidak dapat secara otomatis ditransfer ke kelompok perekat lainnya.

Kelompok terminal, struktur tulang punggung, polaritas, berat molekul, dan kimia pengawetan semuanya mempengaruhi perilaku karet cair selama pencampuran dan pengawetan. Oleh karena itu pengubah perlu dievaluasi sebagai bagian dari formulasi perekat yang lengkap.

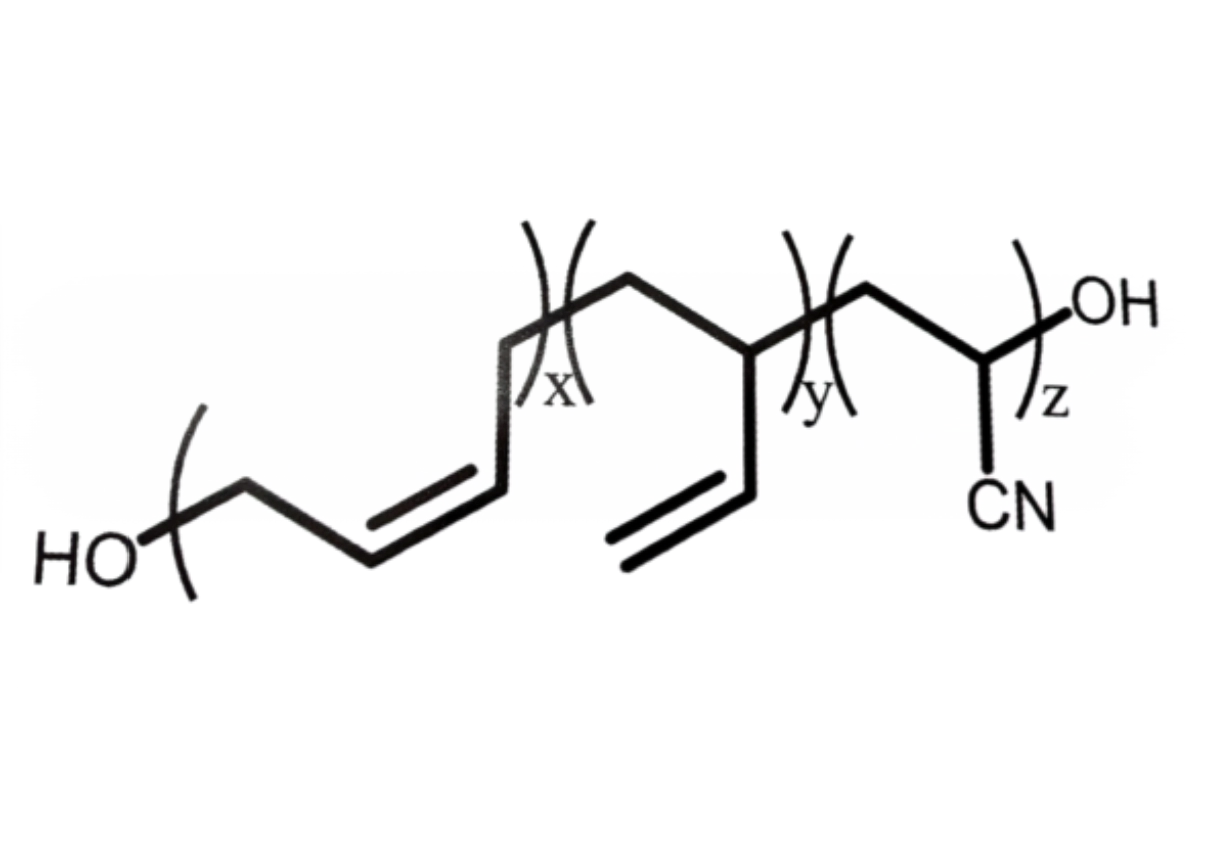

CTBN untuk Perekat Berbasis Epoxy

CTBN untuk perekat epoksi umumnya dipertimbangkan jika tujuannya adalah untuk meningkatkan ketangguhan patah sekaligus mempertahankan kekuatan dan karakteristik termal matriks epoksi termoset.

CTBN mengandung fungsi karboksil dan tulang punggung berbasis butadiena. Kandungan akrilonitrilnya dapat mempengaruhi polaritas, viskositas, interaksi resin, dan morfologi yang terbentuk selama proses curing. Variabel-variabel ini menjadi sangat penting ketika perekat harus tahan terhadap beban mekanis yang berulang.

Oleh karena itu, CTBN yang dipilih harus dievaluasi berdasarkan resin epoksi spesifik, bahan pengawet, pemuatan karet, jadwal pengawetan, dan morfologi target. Kompatibilitas awal saja tidak cukup. Struktur akhir yang diawetkan menentukan bagaimana fase karet berkontribusi terhadap ketahanan retak.

ATBN Ketika Fungsi Terminal Mengubah Interaksi

ATBN untuk perekat epoksi memberikan pendekatan lain terhadap modifikasi karet. Strukturnya yang diakhiri dengan amina menciptakan interaksi yang berbeda dengan resin epoksi dan bahan kimia pengawet dibandingkan dengan karet cair yang diakhiri dengan karboksil.

Perbedaan ini dapat mempengaruhi perilaku reaksi, pemisahan fasa, ikatan antar muka, dan struktur jaringan yang disembuhkan. Konsentrasi karet yang sama dapat menghasilkan hasil mekanis yang berbeda tergantung pada fungsi terminal dan formulasi lainnya.

Oleh karena itu ATBN harus dipilih berdasarkan sistem epoksi yang lengkap daripada diperlakukan sebagai pengganti CTBN satu-untuk-satu.

HTPB untuk Perekat Poliuretan

Perekat poliuretan memerlukan pendekatan pemilihan yang berbeda karena fungsi hidroksil dapat bereaksi langsung dengan isosianat selama pembentukan poliuretan.

HTPB menyediakan bahan kimia polibutadiena yang diakhiri hidroksil yang dapat dimasukkan ke dalam jaringan poliuretan. Fungsi hidroksilnya, berat molekul, nilai hidroksil, dan viskositasnya mempengaruhi keseimbangan NCO/OH, struktur jaringan, perilaku pemrosesan, dan sifat mekanik akhir.

Untuk formulasi poliuretan yang menggunakan karet cair reaktif untuk memberikan fleksibilitas atau meningkatkan ketahanan terhadap deformasi berulang, HTPB harus dievaluasi bersama dengan isosianat yang dipilih dan formulasi NCO/OH secara keseluruhan.

Berat Molekul dan Fungsinya Dapat Mengubah Kinerja Perekat Dinamis

Setelah kimianya kompatibel, arsitektur molekuler menjadi salah satu variabel seleksi yang paling penting. Dua karet cair berdasarkan struktur kimia yang serupa dapat berperilaku berbeda karena perbedaan berat molekul, distribusi berat molekul, fungsi, dan viskositas.

Berat Molekul Mempengaruhi Viskositas dan Pembentukan Domain Karet

Berat molekul mempunyai pengaruh langsung terhadap viskositas dan oleh karena itu dapat mempengaruhi pencampuran, dispersi, degassing, pengeluaran, dan pelapisan.

Karet dengan berat molekul lebih tinggi mungkin memerlukan suhu pemrosesan yang lebih tinggi atau energi pencampuran yang lebih besar. Jika dispersi menjadi sulit, perekat yang diawetkan mungkin mengandung domain karet yang terlalu besar atau variasi komposisi lokal yang bertindak sebagai daerah lemah pada pembebanan berulang.

Di sisi lain, memilih material dengan viskositas rendah semata-mata untuk kenyamanan pemrosesan tidak menjamin respons pengerasan yang diinginkan. Struktur molekul masih perlu mendukung morfologi fase dan perilaku mekanik yang diperlukan setelah penyembuhan.

Oleh karena itu, berat molekul harus dievaluasi bersama dengan viskositas, muatan karet, kompatibilitas resin, dan kondisi pemrosesan daripada dianggap sebagai spesifikasi tersendiri.

Fungsionalitas Mengontrol Bagaimana Karet Berpartisipasi dalam Jaringan

Fungsionalitas menentukan berapa banyak gugus reaktif yang tersedia untuk dimasukkan ke dalam jaringan polimer yang sedang berkembang. Hal ini dapat mempengaruhi kepadatan crosslink, arsitektur jaringan, perilaku fase, dan keseimbangan antara fleksibilitas dan kekuatan kohesif.

Oleh karena itu, karet cair monofungsional dan karet cair difungsional tidak boleh diperlakukan sebagai bahan yang setara hanya karena keduanya memiliki tulang punggung yang serupa.

Dalam sistem poliuretan, fungsi hidroksil mempengaruhi keseimbangan NCO/OH. Dalam sistem epoksi, bahan yang diakhiri dengan karboksil dan amina dapat berinteraksi dengan resin dan sistem pengawetan dengan cara yang berbeda.

Pertanyaan pentingnya bukanlah apakah karet cair mempunyai fungsi yang lebih tinggi atau lebih rendah jika diisolasi. Apakah fungsinya menghasilkan struktur jaringan yang diperlukan untuk kondisi pemuatan dinamis yang diinginkan.

Pilih Karet Cair Reaktif Berdasarkan Jenis Beban Dinamis

“Pembebanan dinamis” mencakup beberapa kondisi mekanis yang berbeda. Sambungan yang terkena jutaan siklus getaran amplitudo rendah mempunyai lingkungan kegagalan yang berbeda dari sambungan yang terkena benturan berulang atau deformasi kulit yang besar.

Oleh karena itu pemilihan material harus dihubungkan dengan mode tegangan dominan.

Geser Siklik

Dalam geser siklik, lapisan perekat berulang kali mengalami deformasi sesuai arah geser. Cacat lokal dan diskontinuitas geometrik dapat menghasilkan konsentrasi tegangan yang secara bertahap memulai kerusakan akibat kelelahan.

Pengubah karet yang sesuai harus memberikan disipasi energi yang terkendali sambil mempertahankan kekuatan kohesif yang memadai. Morfologi domain karet, modulus matriks, dan adhesi antarmuka matriks karet semuanya mempengaruhi keseimbangan ini.

Untuk aplikasi ini, pengujian geser siklik atau kelelahan lebih informatif dibandingkan dengan nilai geser putaran tunggal karena kondisi pelayanan ditentukan oleh pembebanan berulang dibandingkan dengan satu beban maksimum.

Kupas dan Lenturkan

Pengupasan dan pelenturan menghasilkan deformasi yang sangat terlokalisasi, terutama di dekat tepi area yang direkatkan. Oleh karena itu, rakitan yang fleksibel memerlukan keseimbangan modulus-ketangguhan yang berbeda dari sambungan struktural yang kaku.

Pengubah karet reaktif dapat membantu mengakomodasi deformasi berulang, namun kandungan karet yang berlebihan dapat menurunkan kekuatan kohesif dan meningkatkan mulur.

Evaluasi harus mereproduksi laju pengelupasan aktual, suhu, geometri sambungan, dan jumlah siklus yang diharapkan selama servis.

Pemuatan Dampak dan Guncangan

Pembebanan tumbukan menghasilkan deformasi yang cepat dan tegangan lokal yang tinggi. Perekat perlu menghilangkan energi dengan cukup cepat untuk mencegah pertumbuhan retakan yang tidak stabil.

Untuk sistem tahan benturan, fase karet perlu berinteraksi secara efektif dengan matriks dan menciptakan mekanisme disipasi energi yang berguna tanpa menyebabkan hilangnya kekakuan secara berlebihan.

Oleh karena itu, kekuatan benturan harus dipertimbangkan bersamaan dengan data perilaku rekahan dan kelelahan, bukan hanya digunakan sebagai satu-satunya dasar untuk memilih pengubah karet reaktif.

Getaran dan Siklus Mekanis Berulang

Getaran dapat membuat perekat terkena sejumlah besar siklus pemuatan yang relatif kecil. Seiring waktu, bahkan sejumlah kecil kerusakan dapat terakumulasi dan akhirnya menyebabkan kegagalan kohesif atau kegagalan antar muka.

Variabel yang relevan mungkin termasuk pertumbuhan retak lelah, perilaku redaman, kekuatan kohesif, dan stabilitas antarmuka karet-matriks.

Oleh karena itu, formulasi yang berkinerja baik dalam uji tarik pendek atau uji geser putaran mungkin memerlukan validasi tambahan sebelum digunakan dalam lingkungan getaran jangka panjang.

Jenis Beban Dinamis dan Pemilihan Karet Cair Reaktif

Perbandingan tersebut menunjukkan mengapa tidak ada karet cair universal “terbaik” untuk perekat dinamis. Pengubah yang tepat bergantung pada mekanisme kegagalan yang dominan, bahan kimia perekat, desain sambungan, dan lingkungan layanan.

Pemuatan Karet Adalah Variabel Kinerja Bukan Tuas Ketangguhan Sederhana

Peningkatan kandungan karet tidak secara otomatis meningkatkan daya tahan dinamis. Pada pembebanan rendah, fase karet mungkin tidak mencukupi untuk menghasilkan disipasi energi yang berarti. Pada pembebanan yang lebih tinggi, kandungan fase lunak yang berlebihan dapat mengurangi modulus, kekuatan kohesif, stabilitas termal, dan ketahanan dimensi.

Oleh karena itu, kisaran yang berguna biasanya merupakan jendela formulasi dan bukan tingkat pembebanan tetap.

Tiga faktor perlu dipertimbangkan bersama:

· Pemuatan karet dan konsentrasi fase terdispersi yang dihasilkan

· Ukuran dan distribusi domain karet setelah proses curing

· Adhesi antara fase karet dan matriks polimer kontinu

Suatu formulasi dapat mengandung jumlah karet yang “tepat” dan tetap mempunyai kinerja yang buruk jika domain karet terlalu besar, distribusinya buruk, atau ikatannya lemah pada matriks.

Morfologi Lebih Penting Daripada Memuat Saja

Penguatan dinamis sangat bergantung pada morfologi yang terbentuk selama proses pengerasan. Fase karet harus cukup terdispersi untuk berinteraksi dengan retakan yang berkembang, sedangkan ukuran domain dan karakteristik antarmuka harus tetap sesuai dengan kimia matriks.

Inilah sebabnya mengapa morfologi fase karet harus diperlakukan sebagai hasil formulasi dan bukan sekedar sifat sederhana dari bahan mentah.

Suhu pengawetan, laju pengawetan, komposisi resin, berat molekul, pemuatan karet, dan riwayat pemrosesan semuanya dapat mempengaruhi pemisahan fasa. Oleh karena itu, dua formulasi yang mengandung karet cair yang sama dapat menghasilkan struktur pengawetan yang berbeda dan kinerja kelelahan yang berbeda.

Viskositas Dapat Menentukan Apakah Perekat yang Dikeraskan Dapat Diproduksi

Pengubah karet yang berfungsi dalam formulasi laboratorium mungkin masih tidak cocok untuk produksi jika viskositasnya menimbulkan masalah pemrosesan.

Karet cair dengan viskositas tinggi dapat meningkatkan torsi pencampuran, memperpanjang waktu pencampuran, mempersulit degassing, dan mempersulit penyaluran otomatis. Dampak ini menjadi semakin penting seiring dengan meningkatnya pemuatan karet.

Oleh karena itu, jendela seleksi praktis harus mencakup:

· Viskositas awal dan viskositas setelah pencampuran resin

· Diperlukan suhu pencampuran dan geser

· Keterbatasan peralatan penyaluran

· Perilaku degassing

· Kehidupan pot dan stabilitas penyimpanan

· Menyembuhkan kinetika

· Dispersi karet akhir

Hal ini penting ketika suatu formulasi beralih dari pengembangan laboratorium ke produksi industri. Bahan yang dapat didispersikan secara manual dalam jumlah kecil mungkin tidak memberikan konsistensi yang sama dalam pencampuran otomatis atau penyaluran throughput tinggi.

Parameter Utama untuk Dibandingkan Saat Memilih Karet Cair Reaktif

Untuk pengadaan industri, sifat-sifat ini harus didukung oleh kontrol kualitas batch yang andal dan data analitis yang konsisten. Pengendalian di sisi pemasok atas karakteristik molekul, fungsionalitas, viskositas, dan spesifikasi penting lainnya bisa sama pentingnya dengan kinerja nominal satu batch laboratorium.

Alur Kerja Praktis untuk Pemilihan Karet Cair Reaktif

Proses seleksi yang lebih andal dimulai dengan kondisi layanan perekat dan berjalan mundur menuju spesifikasi material.

1. Tentukan profil beban dinamis. Identifikasi apakah sambungan akan mengalami pergeseran siklik, pengelupasan, benturan, getaran, siklus termal, atau kombinasi dari kondisi-kondisi ini. Frekuensi, amplitudo, suhu, dan siklus layanan yang diharapkan harus dicatat bila memungkinkan.

2. Identifikasi modus kegagalan yang dominan. Tentukan apakah permasalahan utamanya adalah inisiasi retak, perambatan retak, kegagalan kohesif, kegagalan antarmuka, deformasi yang berlebihan, atau akumulasi kelelahan.

3. Cocokkan fungsi terminal dengan bahan kimia perekat. CTBN dan ATBN dapat dipertimbangkan untuk sistem epoksi, sedangkan HTPB relevan untuk kimia poliuretan. Gugus fungsi perlu dievaluasi terhadap resin lengkap dan sistem pengawetan.

4. Tentukan jendela pemrosesan. Tetapkan viskositas yang dapat diterima, suhu pencampuran, kondisi pengeluaran, umur pot, dan persyaratan pengawetan sebelum memilih kualitas akhir.

5. Menyaring berat molekul dan fungsionalitas. Bandingkan kandidat berdasarkan berat molekul, distribusi berat molekul, fungsi terminal, viskositas, dan spesifikasi penting lainnya daripada hanya mengandalkan nama produk.

6. Optimalkan kondisi pemuatan dan penyembuhan secara bersamaan. Konsentrasi karet, jadwal pengeringan, pemisahan fasa, dan morfologi akhir saling berhubungan. Mengubah satu variabel dapat menggeser kinerja formulasi secara keseluruhan.

7. Uji dalam kondisi dinamis yang realistis. Kekuatan tarik atau geser satu titik tidak cukup untuk perekat dinamis. Gunakan pengujian siklik, kelelahan, pengelupasan, benturan, getaran, atau mekanis termal yang mereproduksi lingkungan layanan yang diharapkan.

Untuk formulasi yang kompleks, dukungan teknis dari sisi pemasok juga dapat berguna ketika membandingkan spesifikasi bahan, kondisi pemrosesan, dan persyaratan spesifik aplikasi sebelum beralih ke uji coba skala besar.

Pendekatan ini mengurangi risiko pemilihan karet karena meningkatkan sifat laboratorium sekaligus menimbulkan masalah dalam pemrosesan, struktur jaringan, atau kinerja kelelahan jangka panjang.

Dimana Karet Cair Reaktif Paling Berharga Di Bawah Beban Dinamis

Perekat Otomotif dan Mesin

Rakitan otomotif dan mesin dapat mengalami getaran, guncangan, perubahan suhu, dan pembebanan mekanis berulang. Perekat yang digunakan dalam lingkungan ini mungkin memerlukan keseimbangan antara ketangguhan, ketahanan lelah, daya rekat, dan konsistensi produksi.

Pengubah yang sesuai bergantung pada kimia perekat, substrat, geometri sambungan, dan siklus servis yang diharapkan. Oleh karena itu, mutu karet harus dievaluasi dalam perekat lengkap, bukan hanya dipilih berdasarkan data mekanisnya saja.

Perekat Struktural dan Rekayasa

Ikatan struktural umumnya memerlukan kekuatan kohesif dan stabilitas dimensi yang tinggi, sehingga modifikasi karet perlu dikontrol dengan cermat.

Tujuannya adalah untuk meningkatkan ketahanan terhadap patah tanpa mengurangi kemampuan menahan beban perekat yang diawetkan melebihi batas yang dapat diterima. Dalam sistem ini, ketahanan lelah perekat dan perilaku pertumbuhan retak dapat memberikan informasi yang lebih berguna dibandingkan data elongasi saja.

Ikatan Elektronik dan Listrik

Rakitan elektronik dan listrik dapat mengalami getaran, siklus termal, dan ekspansi diferensial antara material dengan koefisien ekspansi termal yang berbeda.

Untuk aplikasi ini, modifikasi karet perlu dipertimbangkan bersamaan dengan ketahanan terhadap kelembapan, perilaku termal, penyusutan pengawetan, persyaratan kelistrikan, dan kepatuhan mekanis.

Penyegelan Industri dan Ikatan Fleksibel

Aplikasi pengikatan dan penyegelan yang fleksibel sering kali melibatkan deformasi berulang daripada beban mekanis yang tinggi. Oleh karena itu, formulasinya mungkin memerlukan fleksibilitas dan ketahanan yang terkendali terhadap kerusakan akibat kelelahan sekaligus mempertahankan daya rekat selama periode penggunaan yang lama.

Di sini, hubungan antara pembebanan karet, modulus, perolehan kembali, morfologi, dan kekuatan kohesif menjadi sangat penting.

Karet Cair Reaktif yang Tepat Tergantung pada Profil Beban

Tidak ada spesifikasi tunggal yang mendefinisikan karet cair reaktif yang ideal untuk setiap aplikasi perekat dinamis. Pilihan yang tepat bergantung pada bagaimana perekat berubah bentuk, di mana kemungkinan terjadinya kerusakan, bagaimana retakan menyebar, dan bagaimana fase karet berinteraksi dengan matriks yang diawetkan.

Untuk perekat epoksi, CTBN dan ATBN menyediakan jalur kimia berbeda untuk modifikasi karet. Untuk sistem poliuretan, HTPB memperkenalkan fungsionalitas hidroksil yang dapat berpartisipasi dalam pembentukan jaringan. Dalam setiap kelompok bahan, berat molekul, fungsionalitas, viskositas, pemuatan, dan kompatibilitas formulasi dapat mengubah hasil akhir secara substansial.

Pendekatan yang paling dapat diandalkan adalah memulai dengan beban servis dan mekanisme kegagalan dominan, kemudian bekerja mundur hingga parameter kimia dan formulasi karet yang diperlukan. Ketika pemilihan karet cair reaktif diperlakukan sebagai masalah desain sistem dan bukan sekedar perbandingan produk sederhana, perekat yang dihasilkan dapat dioptimalkan tidak hanya untuk ketangguhan, namun juga untuk konsistensi pemrosesan dan kinerja jangka panjang di bawah pembebanan mekanis berulang.
